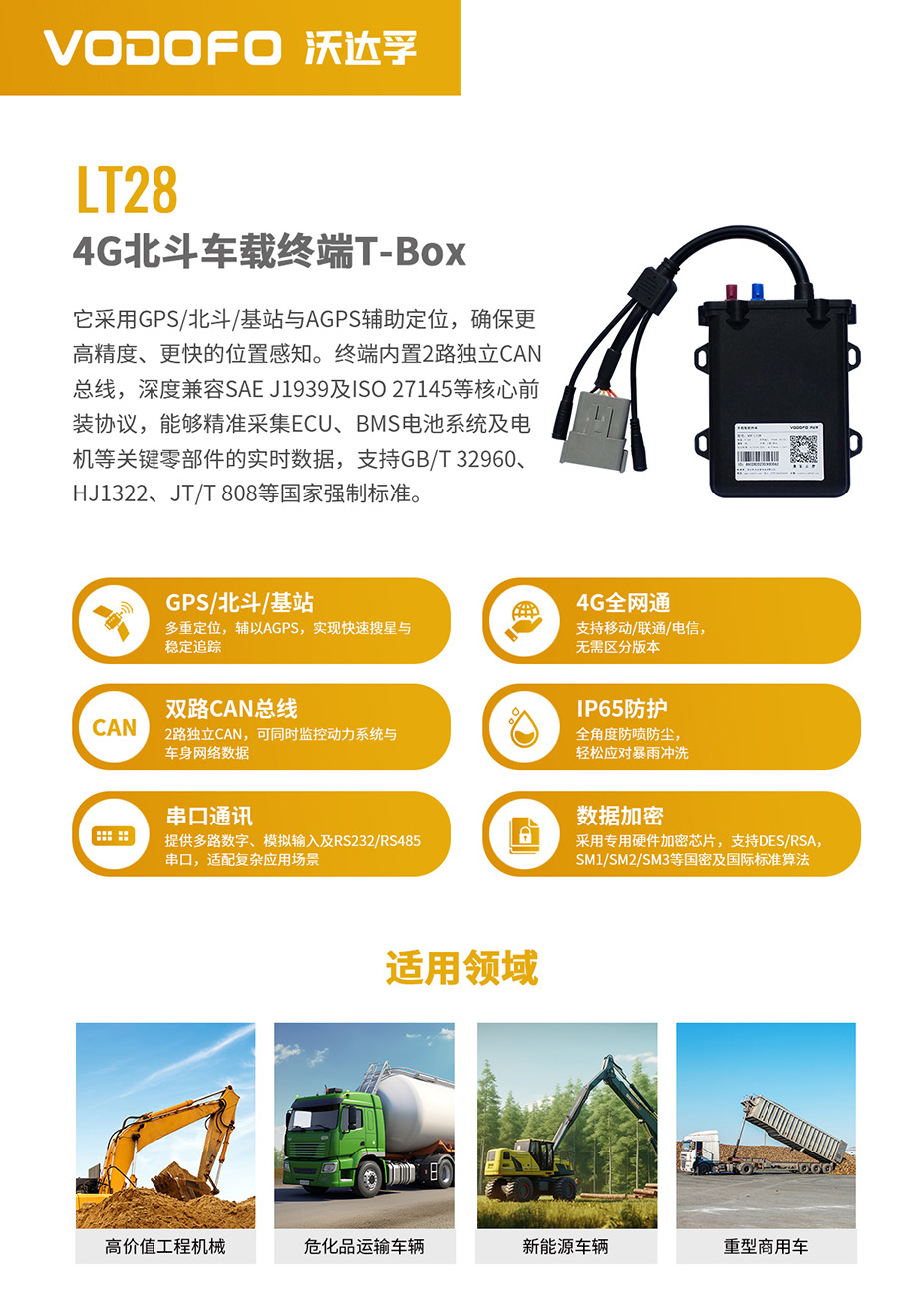

国4工程机械前装4G-T-BOX智能终端--LT28

产品特点产品功能产品参数产品结构


支持GPS/北斗、A-GPS、基站等多种定位功能,定位精确;

设备4G网络支持TDDLTE/FDDLTE全网通;

具备智能自检、智能休眠、断油断电、远程无线升级的智能功能和报警功能等功能;

内置1路CAN Bus总线接口,预留1路CAN,支持车辆总线数据实时采集解析和发动机排放数据采集;

支持CAN SAEJ1939 ,IOS27145,IOS15765等协议;支持扩展企标协议;

采用丰富的电源管理和自动休眠控制;

支持丰富的外设扩展需求;

支持远程固件升级,支持ECU固件升级;

支持多协议,兼容多种标准平台;

 符合GB17691-2018、HJ 1014-2020、HJ 1239.3-2021;

智能自检功能

车载终端可以进行自我诊断,一旦发生故障,就会向中心发出故障通知,如卫星定位模块、GSM模块等,并能自动采取相关措施。监控中心也可以查询终端当前的型号、版本、配置、运行状态、设备功能。


盲区补偿

终端在进入GPRS/LTE盲区时,会以最短30S的时间间隔保存轨迹数据,在通讯模块重新上线时会将盲区数据上传平台。盲区补偿数据最多保存3000条


 定时回传

车载卫星终端可以设定某一时刻或某一时间段或按一定时间间隔,将车辆的位置、状态信息发送到监控中心。


基站定位

终端默认使用卫星定位,当进入卫星信号盲区,无法精确定位时,终端自动切换为基站定位,终端每隔30S获取一次基站信息,上传基站信息,具体位置由服务器解析。


OBD数据采集

实时采集、存储和传输车辆车载诊断系统(OBD)信息和发动机排放数据。


弯道补偿

车辆在进入弯道时,终端检测到行车方向有一定角度偏差(默认20度),就会增加一条定时回传信息,确保行驶轨迹更精确。


数据加密

终端可选配置加密芯片,采用专用硬件加密芯片,支持DES、RSA、SM1,SM2,SM3等多种国际、国家标准签名等加解密算法。


自动重启功能

终端每24小时自动复位重启,重启后保持重启前状态。计时时间是从终端上电开始计时。重启前为休眠状态,按休眠策略执行;重启前为正常工作状态,上电后,如果不上线则每隔段时间重新登陆一次,若满足休眠条件则进入休眠状态。


 通讯协议

终端支持HJ1014协议放最前面、JTT808部标协议、沃达孚协议。支持客制化协议定制。


远程设置

可通过中心系统远程对终端的各种参数,包括上传间隔,IP端口、主备电上传间隔、休眠上传间隔、省电模式等各种监控参数进行查询设置,支持设置机械环保号,芯片ID,设备及ECU升级指令,支持远程锁车功能。


多链路功能

终端支持多链路功能,可同时链接多个不同服务器。默认支持主从服务器双IP连接,默认连接主服务器,如果主服务器有问题,则自动切换到从服务器。主从服务器可以IP或者域名两种方式设置。


远程升级

终端支持远程升级固件功能,每次远程升级成功后返回一条“升级成功”的信息给监控中心。终端支持设备本身升级,同时也支持车辆ECU及挂在CAN上的各附件升级。

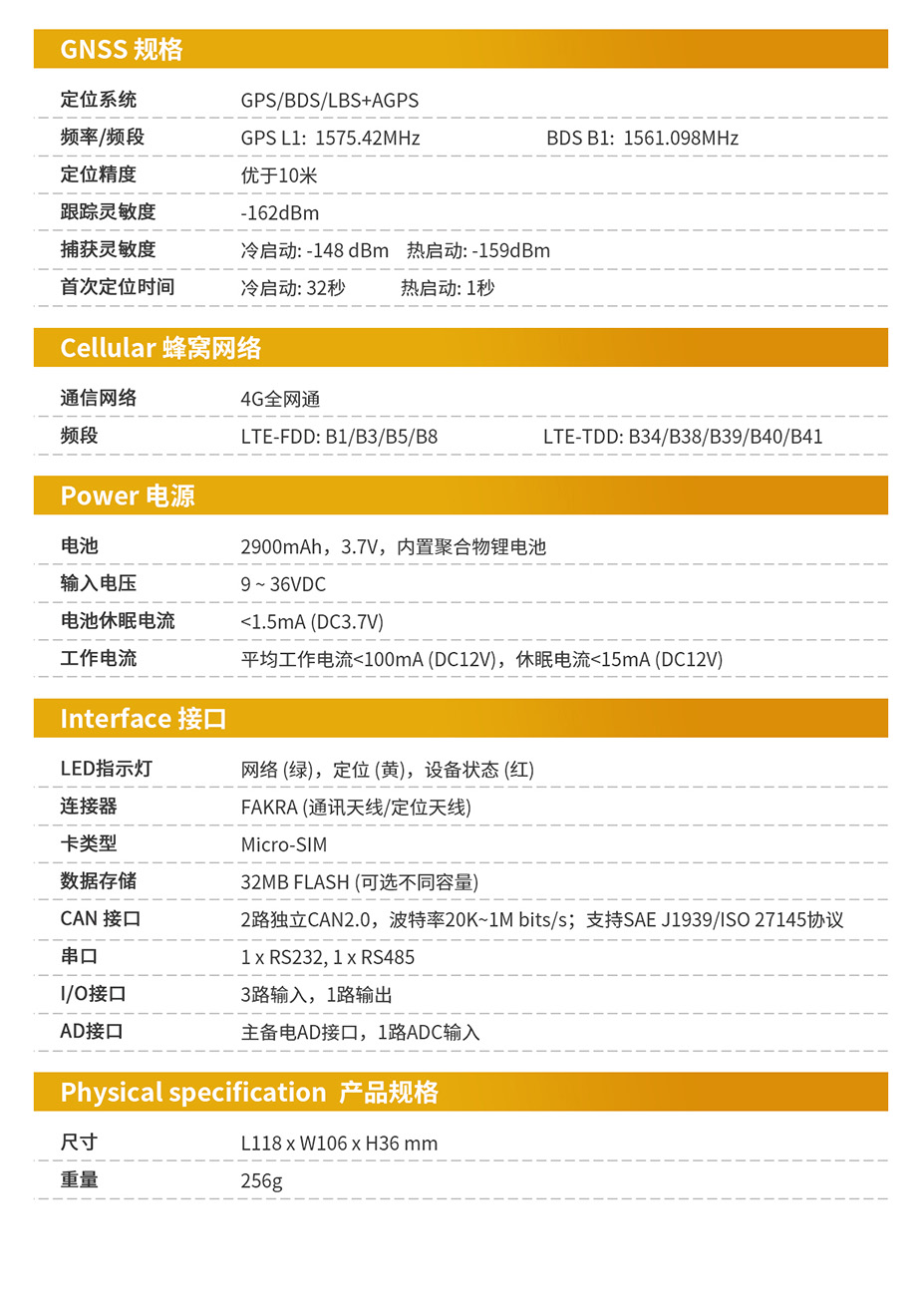

1、整机参数


  产品特性

  具体描述

  工作电压

  DC 9V~36V,适用于12V/24V车辆;具有反接、过压、过流、低压、短路保护

  工作电流

  平均电流<100mA@12V

 休眠电流

   <15mA@12V(关闭定位模块及所有附件接口,仅保留通讯休眠待机和MCU休眠工作)

内置电池

   聚合物锂电池,容量3.7V/2900mAH;

电池休眠电流

  <1.5uA@3.7V(主电掉电,使用内置电池工作,设备静止,关闭通讯、定位及接口,仅保留MCU休眠工作)

通讯制式

  支持中国移动、中国联通、中国电信4G网络

  定位模式

  支持北斗/GPS双模定位;支持AGPS及LBS辅助定位

  天线接口

  通讯和定位天线都采用FAKRA接口,以不同颜色区分

 外置天线

  通讯和定位独立天线,线长可选,FAKRA接头

  数据存储

  32MB FLASH(可选不同容量)

CAN总线

  2路独立CAN2.0, 波特率20K~1M bits/s

蓝牙/ WiFi

  支持扩展蓝牙通讯和WiFi定位

加密芯片(选配)

  使用加密算法芯片,保障数据安全性


  产品特性

  具体描述

  I/O接口

  3路输入,1路输出

  AD接口

  主备电AD接口和1路ADC输入

 Uart接口

  1路232及1路485

远程参数设置/查询

  可远程设置查询终端上报频率、IP、端口号等参数

远程升级(FOTA)

  终端支持远程升级固件功能

休眠唤醒

  定时唤醒、ACC开唤醒、开盒唤醒、震动唤醒、拆机唤醒,断电唤醒,低压唤醒

  定位模式

  支持北斗/GPS双模定位;支持AGPS及LBS辅助定位

主动报警

  定位天线开路及短路警报、主电源断电及欠压警报、终端开盖等警报

开盒报警

  内置光敏电阻,终端被拆开时会唤醒上报警报

  多链路

  终端支持扩展多IP多链路同时连接

外观尺寸

  118mm*106mm*36mm

  重量

  256g±5g

防护等级

  IP67



2、4G通讯参数


  规格项

  描述

支持网络

LTE-FDD,LTE-TDD

 支持频段

LTE-FDD :B1/B3/B5/B8


LTE-TDD :B34/B38/B39/B40/B41

发射功率

Class 3 (23dBm±2dB) for LTE-FDD bands

Class 3 (23dBm±2dB) for LTE-TDD bands

5G NR 特性

⚫ 最大支持 Cat 1 FDD 和 TDD

⚫ 支持 1.4/3/5/10/15/20 MHz 射频带宽

⚫ LTE-FDD:最大下行速率 10 Mbps,最大上行速率 5 Mbps

⚫ LTE-TDD:最大下行速率 7.5 Mbps,最大上行速率 1 Mbps

协议栈

支持 TCP/UDP/PPP/NTP/NITZ/FTP/HTTP/PING/CMUX/HTTPS/

FTPS/SSL/FILE/MQTT/MMS/SMTP/SMTPS 协议

支持 PPP 协议的 PAP 和 CHAP 认证

工作温度            -25℃~70℃

  温度范围

 -40℃~+85℃


3、卫星定位规格



  规格项

  描述

模块类型

  北斗三代+GPS 双模式定位模块

 天线类型

  有源天线

跟踪灵敏度

  -160dBm

捕获灵敏度

  -147dBm

平均热启动时间

  3秒

平均冷启动时间

  32秒

平均冷启动时间

  32秒

高度

  ≤18288M

速度

  ≤515m/s

加速度

  ≤4g

工作电压

  3.3V DC

工作电流

  ≤80mA

工作温度

  -25℃~70℃

存储温度

  -40℃~+85℃


4、CAN规格


  规格项

  描述

速率

  高速CAN,波特率20K~1M bits/s

通道

  2路高速CAN接口

标准

  执行GB17691-2018、HJ 1239.3-2021、HJ 1014-2020

诊断

  支持CAN SAEJ1939 和IOS27145故障码解析



SIM卡安装

卸下盖板螺丝,取下卡盖即可看到SIM卡座,本机使用Micro SIM卡座,请确认您的SIM为双切M卡。安装卡座缺口方向放平SIM卡,卡紧卡扣即可

注:务必断电状态下装卡。

主机电源信号线连接

本机28P线束,每条线均有标签标识线缆用途,请仔细查看线束标识签,按标识连接线材。详细接线说明,请查阅产品规格书/安装指导。

 主机天线连接

设备采用车规级一体天线,集成了通讯定位天线,使用FAKRA连接器与主机连接。其中,棕色插头为4G主天线、、蓝色插头为卫星定位天线,请按颜色对插,切勿混插,以免损坏天线或主机。


使用注意:

设备采用车规级一体天线,集成了通讯定位天线,使用FAKRA连接器与主机连接。其中,棕色插头为4G主天线、蓝色插头为卫星定位天线,请按颜色对插,切勿混插,以免损坏天线或主机。
