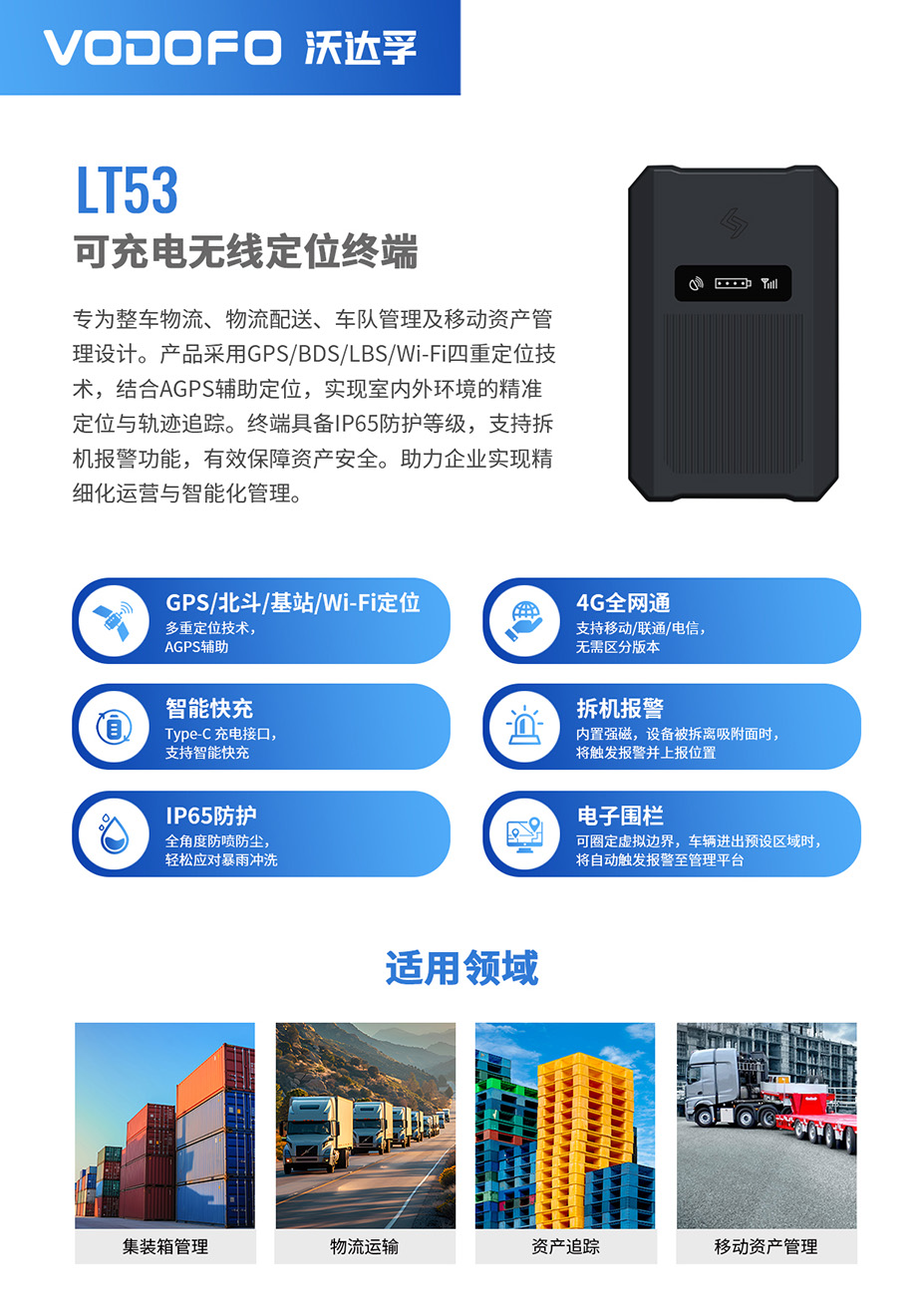

4G可充电北斗gps车载定位终端--LT53

产品特点产品功能产品参数产品结构


 该产品为可充电型超长待机定位监控终端;;

  内置大容量工业级可充电聚合物锂电池,容量5200mAH,电压3.7V;

  4G网络支持TDD LTE/FDD LTE;

 设备的正常工作状态定义如下:通讯模块和定位模块全部打开,正常工作,设备每隔30S上传一条位置信息 持续工作不休眠;无论是否有GPS信号,定位模块始终工作;

 设备的省电状态定义如下:省电状态下,通讯模块休眠,定时唤醒(默认间隔10分钟)上传一条信息;定位模块完全关闭,非精确定位;省电状态下,可以通过震动、电话、短信、数据通讯随时对设备进行唤醒;

  设备内置高灵敏度低功耗三轴G-sensor加速度传感器,全时工作,可以实时监测设备工作环境,抑制静态漂移,自动切换设备工作模式;

设备支持目前市场上最通用的T-ype C接口充电,充电规格为DC5V,1.8A,可兼容绝大部分的手机充电器;

  设备内置钕铁硼超强永磁铁,安装简单便捷,吸附安装;并具备光感拆机报警功能;

  设备防水等级IP67;


1:定位功能

  定时监控

车载卫星终端可以设定某一时刻或某一时间段或按一定时间间隔,将车辆的位置、状态信息发送到监控中心。


  盲区补偿

终端在进入GPRS/LTE盲区时,会以最短30S的时间间隔保存轨迹数据,在通讯模块重新上线时会将盲区数据上传平台。盲区补偿数据最多保存1000条。


  弯道补偿

车辆在进入弯道时,终端检测到行车方向有一定角度偏差(默认20度),就会增加一条定时回传信息,确保行驶轨迹更精确。


  基站定位

终端默认使用卫星定位,当进入卫星信号盲区,无法精确定位时,终端自动切换为基站定位,终端每隔30S获取一次基站信息,上传基站信息,具体位置由服务器解析。


  A-GPS

终端具备A-GPS功能,当终端连接上GPRS之后,可以使用AGPS功能,加快卫星定位模块的定位速度并提高定位精确度。


  电池电量检测

终端可实时监测内置电池电压和电池容量,并实时上传,一般建议当电池容量低于10%时,用户需要对设备电池进行充电。


  WIFI定位

终端内置WIFI芯片,设备启动时,WIFI芯片会自动连接设备周围的热点,并对热点信息进行筛选,选择信号最强的几个WIFI热点,设备会将这几个WIFI热点信息打包保存至需要上传的信息中。平台收到终端信息后,可以对WIFI信息进行解析,通过WIFI定位服务器获取到当前的位置信息。

终端默认WIFI定位优先,只要检测到WIFI热点,就会仅上传WIFI信息,不再做GPS定位;如无法检测到WIFI信息,则会通过GPS进行定位。


 电池充放电保护

终端具备双重充放电保护功能,双重过放保护,可确保设备长时间存放的情况下,确保电池不会因为过放导致损坏;双重过充保护,可确保充电过程中,由于超长时间充电导致电池损坏和设备损坏的风险。


 超长待机闹钟模式

终端支持修正定时唤醒时间点,最多可设置4个唤醒时间点,可以更好的精确定位及连接服务器。此功能可短信或者平台指令设置。


  超长待机定时模式

端支持修正定时唤醒时间点,最多可设置4个唤醒时间点,可以更好的精确定位及连接服务器。此功能可短信或者平台指令设置。


2:报警功能

 定位模块异常报警

当主机检测到GPS/BD卫星模块工作异常时,会向监控中心上报卫星接收机故障报警。


 超速报警

当车辆速度高于超速报警值时,车载终端会向监控中心通报。 超速报警值可设置。


  强磁及光感防拆报警功能

LT53内置钕铁硼超强永磁铁,可以将设备牢牢吸附于金属表面,便捷更隐蔽。当设备被拆卸时,无论终端是否处于休眠均会立即激活并进入防拆报警工作模式。


 内置电池低压报警

终端可实时监测内置电池电压和电池容量,并实时上传,当电池容量低于10%时,上报平台电池低压报警,提醒用户需要对设备电池进行充电。


3:智能功能

  智能休眠

主机内置高灵敏度G-sensor加速度传感器,可实时监测车辆是否有运动。当长时间未检测到有运动状态时,主机自动进入省电状态,关闭GPS/BD模块,同时GSM进入心跳回传状态,在此状态下,设备功耗极低,可极大降低对车辆电瓶的损耗。


  智能自检

车载终端可以进行自我诊断,一旦发生故障,就会向中心发出故障通知,如卫星定位模块、GSM模块等,并能自动采取相关措施。监控中心也可以查询终端当前的型号、版本、配置、运行状态、设备功能。


 静态漂移抑制

主机内置高灵敏度G-sensor加速度传感器,及一套完整的定位数据过滤算法,可过滤掉大部分的静态漂移数据,确保卫星定位数据的精准度。


  远程设置、升级

通过中心系统远程设置终端各种参数,包括IP、中心号码、各种监控参数等。

终端只要GPRS状态可用,就可采用远程无线方式完成终端软件升级。


  里程统计

车辆里程数据随车辆定位数据一起回传监控中心;车辆安装时可设置初始里程。


 部标协议版

终端出厂可选择JTT808部标协议,适用于所有支持部标协议的平台。

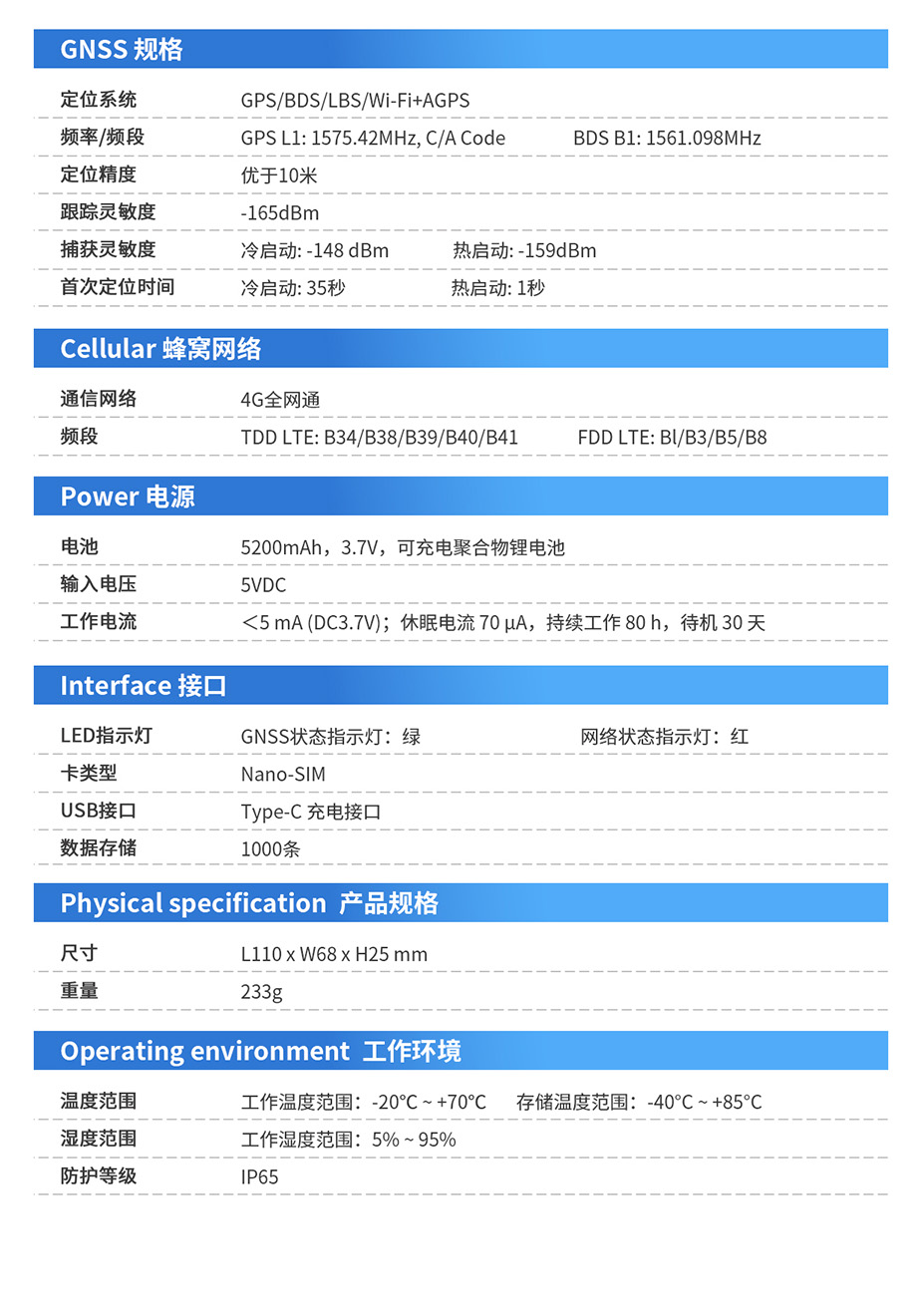

整机参数


产品特性

具体描述

  内置电池规格

可充电聚合物锂电池 (3.7V,5200mAH)

工作电流

工作平均电流小于5mA@3.7V;潜伏模式的休眠电流是70μA

持续工作时间:80小时左右

待机时间:30天左右

终端体积

110mm*68mm*25mm (长*宽*高)

终端重量

233g

工作温度

-20℃~70℃

存储温度

-40℃~85℃

相对湿度

5%~95%

4G通讯模块

TDD LTE:B38/B39/B40/B41

 FDD LTE:B1/B3/B5/B8

GNSS模块

GPS L1:1575.42MHz

BD B1: 1561.098MHz

防水等级

IP67

充电口

T-ype  C


1:主机外观


2:指示灯定义


绿色

红色

蓝色

长亮

GPS已定位

快闪

网络连接中

插着USB

充电时

4个灯循环轮流循环闪烁

充电中

4个同时闪烁

已充满电

亮2秒灭2秒

WIFI定位

慢闪

已连上服务器

未插USB充电时

4个灯长亮

  电量81%-100%

3个灯长亮1个灯闪烁

电量75%-80%

3个灯长亮1个灯灭

电量56%-74%

亮0.5秒灭0.5秒

基站定位

2个灯长亮1个灯闪烁 1个灯灭

电量50%-55%

2个灯长亮2个灯灭

电量30%-49%

不亮

未定位

长亮

模块重启

1个灯长亮1个灯闪烁2个灯灭

电量25%-29%

1个灯长亮3个灯灭

电量10%-24%

1个灯闪烁3个灯灭

电量1%-9%,低电压
